ＢＩＭ／ＣＩＭとは

BIM/CIM（Building / Construction Information Modeling,Management）は、建設生産プロセスのうち、計画から調査・設計、施工、維持管理、更新に至る過程において、構造物等の形状を3次元で表現した「3次元モデル」と「属性情報」を組み合わせたBIM/CIMモデルを導入し、その後の施工、維持管理の各段階において、情報を充実させながらこれを活用することです。BIM/CIMにより、建設生産プロセス全体にわたって情報を関係者間で共有でき、建設生産・管理システムにおける受発注者双方の業務効率化・高度化を図ることが可能となります。

道路設計における取組

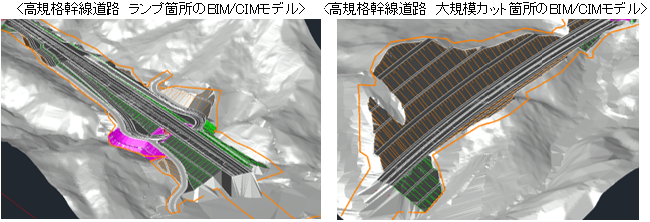

ICT土工モデルを構築し、建設⽣産プロセス全体を見据えた属性情報の付与、工事数量の自動算出、施工段階におけるBIM/CIMモデルの効率的な活用方策等の検討・提案を行っています。その他、関係機関協議では、立体的な完成イメージの共有によって関係協議の効率化や合意形成時の迅速化などに寄与しています。

橋梁設計における取組

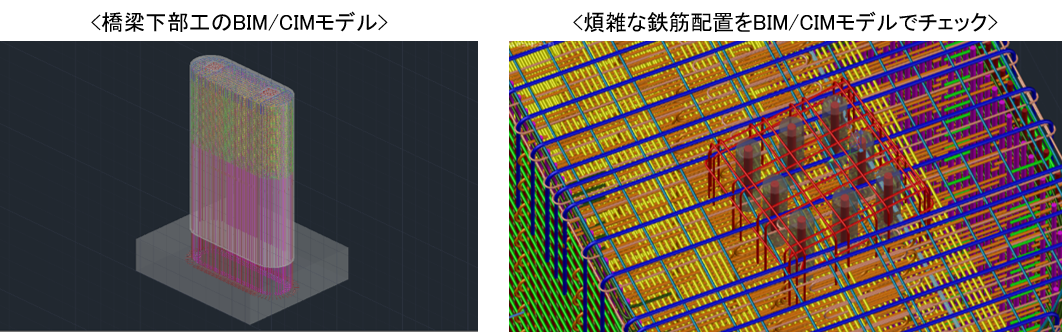

橋梁設計では、上述の取り組みの他、鉄筋配置をモデリングし、錯綜する鉄筋を可視化することにより、鉄筋干渉を設計段階で把握・修正し、施工段階での手戻りを防止しています。
